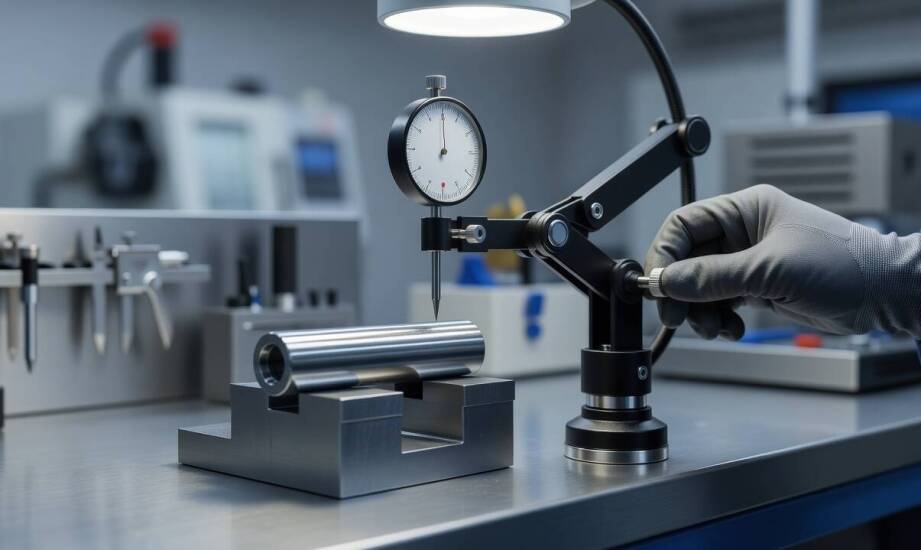

Jak ustawić czujnik zegarowy na statywie, by mierzyć bicie bez fałszywych odczytów

W warsztacie produkcyjnym lub laboratorium kontroli jakości pomiar bicia elementu obrotowego często przynosi rozbieżne wyniki przy kolejnych próbach. Problem rzadko leży w samej tarczy wskaźnika, która zazwyczaj trwale zachowuje swoją kalibrację. Różnice odczytów wynikają najczęściej z niepozornego luzu w przegubach ramienia mocującego, jego lekkiego przechyłu pod wpływem siły wewnętrznej sprężyny mechanizmu lub mikroskopijnych drgań podstawy roboczej. Zrozumienie fizycznej mechaniki całego układu pozwala wyeliminować fałszywe wskazania i uzyskać rzeczywisty obraz geometrii obrabianego detalu. Odpowiednie przygotowanie stanowiska wymaga pełnego skupienia na właściwościach kontaktu między narzędziem a badaną powierzchnią. Trudność rośnie szczególnie wtedy, gdy tolerancja błędu na rysunku technicznym sięga zaledwie setnych części milimetra.

Sztywność mocowania i geometria kontaktu

Sztywność mocowania decyduje o powtarzalności odczytu w warunkach warsztatowych, ponieważ najmniejszy luz w przegubach całkowicie fałszuje wynik pomiarowy. Słabe przyczepienie magnetycznej podstawy do stołu ślusarskiego lub łoża tokarki powoduje mikroskopijne przesunięcie całego układu podczas obrotu badanego detalu. Źródłem błędu staje się wówczas ruch przyrządu względem punktu odniesienia, a nie faktyczne bicie mierzonego wałka. Nowoczesne podstawy posiadają pryzmowe wyżłobienia, które umożliwiają ich stabilne osadzenie nawet na cylindrycznych elementach maszyn. Mechanicy zalecają bezwzględne blokowanie wszystkich pokręteł po wstępnym ustawieniu kąta. Stabilność układu warto sprawdzić przez celowe, bardzo delikatne obciążenie palcem końcówki pomiarowej przed uruchomieniem wrzeciona. Jeśli wskazówka nie wraca do punktu zerowego po zwolnieniu nacisku, ramię wymaga ponownego usztywnienia.

Odpowiednio zamocowany czujnik zegarowy ze statywem musi zostać prawidłowo zorientowany względem analizowanego detalu. Ustawienie trzpienia pomiarowego prostopadle do powierzchni ogranicza błąd cosinusowy, który potrafi znacząco zniekształcić ostateczny wynik. Gdy styk ze stalą nie następuje pod kątem prostym, mechanizm zębaty rejestruje również składową ruchu stycznego. Powoduje to czysto matematyczne zawyżenie lub zaniżenie rzeczywistej wartości bicia materiału. Dokładność pomiaru wyraźnie rośnie, gdy oś trzpienia idealnie przecina oś obrotu w przypadku wałków. Prawidłowa praktyka warsztatowa zakłada ustawienie stopki w taki sposób, aby dotykała materiału w środkowym zakresie pracy mechanizmu. Zapewnia to swobodny ruch rurki w obu kierunkach bez ryzyka dobicia do twardej granicy skali.

Procedura zerowania i wierność odczytu

Zerowanie układu na elemencie wzorcowym przed właściwym pomiarem eliminuje wpływ ugięć sprężystych całego ramienia. Proces ten rozpoczyna się od płynnego opuszczenia końcówki na badany detal. Operator powoli obraca wrzeciono lub badany podzespół, szukając najwyższego oraz najniższego punktu geometrii. Zidentyfikowanie skrajnej wartości pozwala precyzyjnie wyzerować sprzęt przez poluzowanie zewnętrznego pierścienia oprawy i zrównanie fizycznego zera z czerwoną wskazówką. Dopiero po ponownym zablokowaniu pierścienia wykonuje się pełny, nieprzerwany obrót detalu dookoła własnej osi. Różnica między zanotowanymi skrajnymi wychyleniami określa całkowite bicie promieniowe lub osiowe elementu. Postępowanie według tego rygorystycznego schematu sprawnie oddziela rzeczywiste wady kształtu obiektu od błędów pozycjonowania sprzętu badawczego.

Warunki otoczenia bezpośrednio oddziałują na zachowanie wyjątkowo czułych mechanizmów zębatych. Standardowa temperatura odniesienia dla pomiarów długości wynosi dokładnie +20°C i pozwala skutecznie uniknąć błędów wymiarowych. Znaczne odchylenia od tej wartości wywołują zjawisko rozszerzalności termicznej, które proporcjonalnie zmienia wymiary sprawdzanego przedmiotu oraz metalowych podzespołów urządzenia. Nadmierny docisk ręczny operatora podczas wprawiania w ruch badanej osi wprowadza do układu niepożądane siły gnące. Drgania pracujących w pobliżu ciężkich maszyn przenoszą się przez posadzkę wprost na stół metrologiczny, powodując drżenie wskaźnika. Z tego powodu dokładne kontrole jakości przeprowadza się na ciężkich płytach granitowych, izolujących od wibracji głównej hali produkcyjnej.

Zegary wskaźnikowe sprawdzają się doskonale przy sprawdzaniu bicia tarcz hamulcowych w branży motoryzacyjnej. Ocena takiego elementu wymaga przytwierdzenia silnego magnesu do sztywnego ramienia zawieszenia, a nie do ruchomej osłony przeciwbłotnej. Dostęp do sprawdzonego sprzętu metrologicznego stanowi absolutny fundament pracy każdego laboratorium. W tym zakresie zaopatrzenie przemysłu wspiera firma Matbor z Sosnowca, która dostarcza przyrządy pomiarowe na rynek krajowy oraz świadczy specjalistyczne usługi ich akredytowanego i nieakredytowanego wzorcowania dla zakładów obróbki metali.

Wiarygodność danych w inżynierii

Wiarygodny wynik badania tolerancji kształtu zależy w głównej mierze od rygorystycznego przygotowania całego stanowiska roboczego przed rozpoczęciem procedury. Nawet najdroższy zegar cyfrowy zawiedzie, jeśli elastyczne ramię mocujące nie zapewni mu pełnej stabilności, a technik pominie negatywny wpływ wibracji środowiskowych. Profesjonalna metrologia warsztatowa opiera się przede wszystkim na eliminacji zakłóceń otoczenia oraz na właściwym mechanicznym usztywnieniu punktów odniesienia. Ścisłe przestrzeganie geometrii kontaktu stanowi warunek konieczny do prawidłowej oceny zużycia i jakości wykonania badanych komponentów obrotowych.
